IT-B200 Intelligent transportation overheight vehicle detection sensor

FOB Reference Price:Get Latest Price
US $100-900 / Sets | 1 Set/Sets vehicle detection sensor (Min. Order)
Report Suspicious Activity
Overview
Quick Details
Output:
Switching Transducer
Laser wave length:
650nm
Alert distance:
0-200m
Alert level:
Double-layer alert
Product name:
vehicle detection sensor
Product dimension (L*W*H):
60mm *80mm*245mm
Working voltage:
DC12V±10%
Working environment temperature:
-40℃-70℃
Protection level:
IP67
Type of laser light source:
Type I safety laser light source, in Class I
Certification:
CE&ISO9001
Supply Ability
Supply Ability:
10000 Set/Sets per Month vehicle detection sensor
Packaging & Delivery
Packaging Details
Carton package
vehicle detection sensor
Port
Qingdao or others

IT-B200 Intelligent transportation overheight vehicle detection sensor





Working principle



1.Compared with other detection techniques, it is no doubt that laser detection for over-high vehicle is more precise  and reliable.

2.When the vehicle height is over the height set in advance, the laser detection equipment will issue order to the alarming LED display in front which will warn the driver of over-high vehicle (sound-light alarm) and guide vehicle  to bypass by providing safe drive route.

3.If the over-high vehicle continues running, this system will trigger video  snapshot system to snapshot  pictures thereof  or trigger video recorder to  record the same and transmit the pictures or  videos to the computer  on duty in monitoring center. Accordingly, the monitoring personnel can identify the license number from the pictures or videos clearly to benefit the management department to conduct violation evidence collection.





System composition



Laser over-high vehicle detection guidance alarming system is divided into three parts:



1. Laser detection- precisely detect over-high vehicle in manner of laser bijection detection



2. Guidance alarming- guide over-high vehicle to safe drive route by LED display



3. Video snapshot- detect and snapshot pictures or record videos for over-high vehicle driven in bridge route.



4. Information management- manage the pictures and information uploaded of over-high vehicle  uniformly and  rationally.



vehicle detection sensor



Item

Technical indexes

Model

IT-B400

Laser wave length

650nm

Alert distance

0- 400m

Alert level

Double-layer alert, with layer spacing: 8.5cm

Alarm mode

Double-beam blocking alarm

Working voltage

DC12V±10% or AC220V

Working current:

180mA when transmitting; 120mA when alarm receiving

Alarm output mode

A set of relay normally open/normally closed contact. Contact capacity: AC125V/0.5A,DC24V/2A

Anti-dismantling output pattern

A set of normal close contact. Contact capacity: AC125V/0.5A,DC24V/2A

Angles at the transmitting and receiving ends

Divergence angle: horizontal <6′ vertical <30′ Receiving angle: <±8°

Optical axis adjustment angle

Horizontal ±15°   Vertical ±15° (range adjustable.)

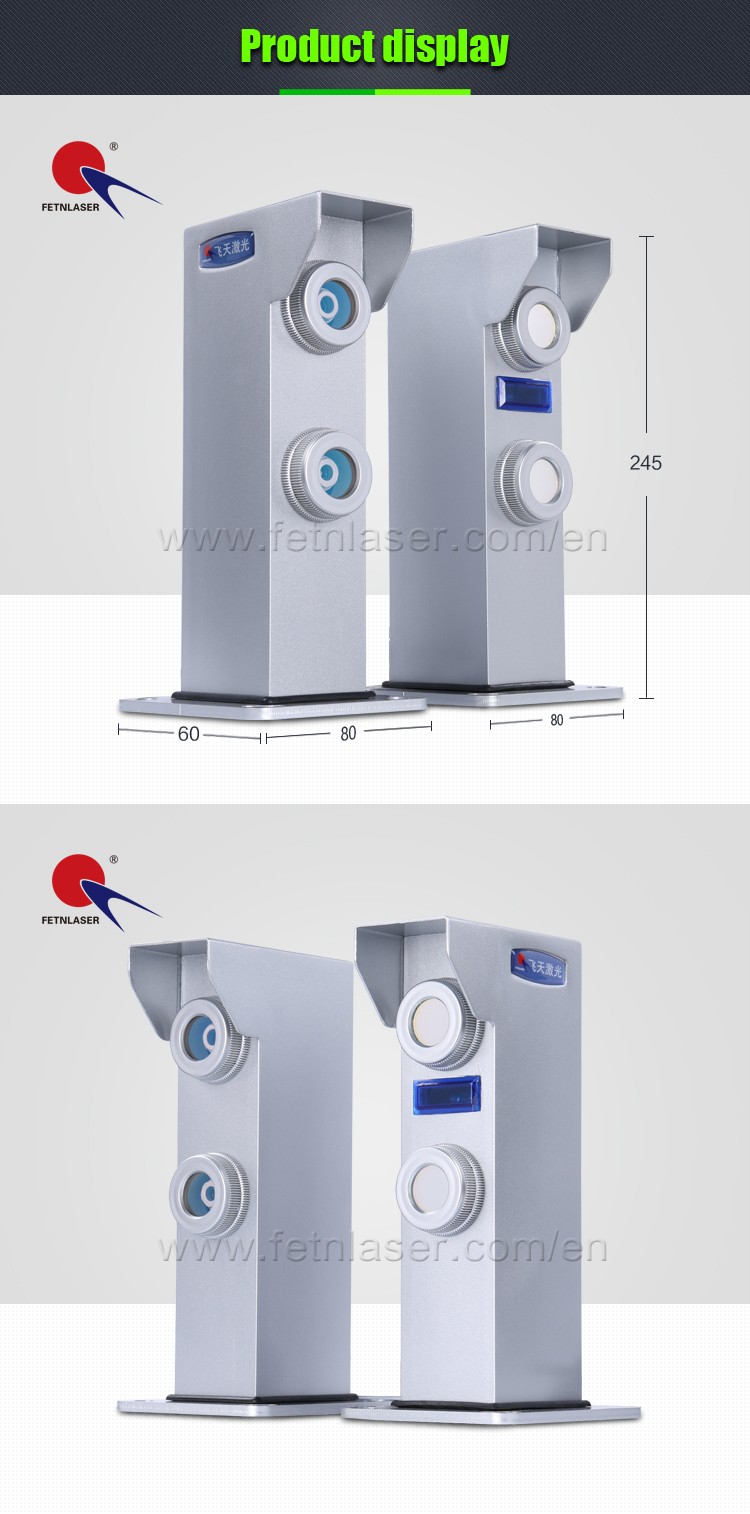

Product dimension

60mm (L) × 80mm (W) × 245mm (H)

Chassis dimension

110mm (L) × 130mm (W) × 6mm (H)

Material

Aluminum alloy

Product weight

3.04KG (transmitting end:  1.74KG, receiving end: 1.3KG)

Dimension of installation hole

dia 10 mm holes in even distribution

Alarm time

2s±1s (1-30s optional)

Response time

5ms-500ms (adjustable)

Working environment temperature

-40℃-70℃

Protection level

IP67

Type of laser light source

Type I safety laser light source, in Class I

MTBF

> 120,000h
